• CEX-A型多用磁粉探伤仪
• 栏目：便携式磁粉探伤仪
• 联系人：叶先生(15162494376)
• 全国咨询热线：0512-57123581/0512-57123582

点击咨询

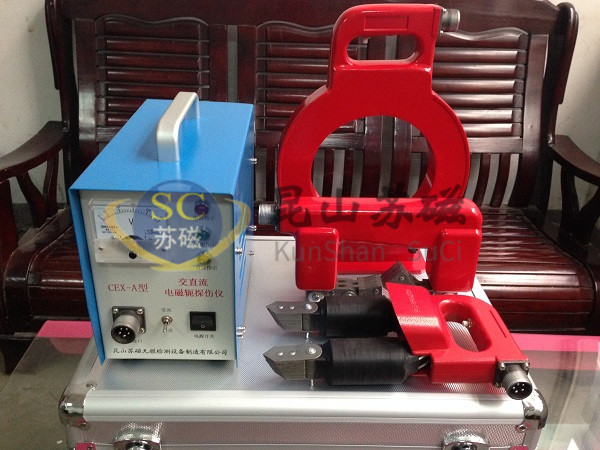

CEX-A型多用磁粉探伤仪，是我公司“苏磁"系列推出的系列产品之一，它除具有便携式机种一切优点外，还具有移动式机种的某些长处，仪器面板下部装有输出插座，可分别供给D型、A型探头和Ｏ型环探线圈所需的交流电流。直流输出只可用于Ａ型和Ｄ型磁轭探头对工件进行直流磁化,直流检测时请将交流/直流拨档开关拨至直流档，此时输出航空插座可连接Ａ或Ｄ型探头；交流检测时请将交流/直流拨档开关拨至交流档，此时输出航空插座可连接D、A、O型中的任一种探头。

A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。

►D型探头：也称电磁轭探头，多种活动关节，磁化强度大。极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

本机采用可控硅触发电路，电子元件经严格筛选，整机经老化处理，故工作性能稳定可靠，故障率低。仪器输出为安全电压，对不允许进入高压设备探伤的场合更为合适。

二、主要技术指标

1、Ｄ型探头：

（1）提升力：AC≥5Kg  DC≥18Kg （无关节时）　

（2）极距：50－200mm（可调）

（3）工作电流：≥8Ａ

（4）工作电压：ＡＣ=38Ｖ、ＤＣ=10Ｖ

（5）重量：2.5Kg

2、Ａ型探头：

（1）提升力：ＡＣ≥4.5Ｋg  ＤＣ≥18Ｋｇ

（2）极距：20－160mm（可调）

（3）工作电压：ＡＣ=38Ｖ、ＤＣ=10Ｖ

（4）重量：2.0Kg

3、Ｏ型探头：

（1）中心磁强：180Ｏｅ

（2）工作电压：ＡＣ=38Ｖ、ＤＣ=10Ｖ

（3）内径：150mm

（4）重量：2.8Kg

5、主机：

（1）电源：220Ｖ±10％ 50Ｈｚ 5Ａ

（2）外型尺寸：262×130×228mm

（3）重    量：6.0 Kg

三、基本配置

 1、CDX—I型主机                               1台

 2、探头                                         按客户需要定配

 3、电源线                                       1根

 4、输出线                                       1根

 5、保险丝  5A                                   2只

 6、高亮度照明灯泡  10W/12V                     1只

7、合格证                                       1份

 8、保修单                                       1份

四、操作与维修

 使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

操作步骤

将电源插头线与仪器电源插座接好，探头和输出插座连接好。

接通仪器电源开关，此时电源指示灯亮，仪器控制电路同时接通，伺服工作。

将探头和被检工件接触好，按下探头上的开关，这时仪器对工件呈磁化状态，工作灯亮。松开开关，则切断主回路电源，工件停止磁化。

停止使用时，关断仪器电源开头，切断电源。

故障检修

电源接通无指示、不工作，保险丝熔断、因短路或过载引起。

按下开关，探头工作，无工作指示，因工作指示灯损坏引起。

工作指示灯亮，探头不充磁，主电路或控制电路有故障。

接通电源，不按充磁开关即充磁，控制电路或双向可控硅坏。

五、注意事项

本仪器工作节拍：建议在长时间连续工作时：

                      充磁时间≤3秒，间息时间≥5秒。

在使用前应检查供电电压是否符合仪器要求，如过高或过低会损坏仪器或影响探伤效果。

使用时探头端面应与被检工件保持良好接触，然后再按下充磁开关，此时磁化效果最佳。

本仪器虽有很好的空载过流保护电路，但在使用时，应尽量避免空载工作，以减少产生不必要的温升。

本仪器可连续工作，如发现部分发热严重即停止使用，待查明原因后再使用。

仪器及附件应在清洁、干燥、无腐蚀环境中使用或存放。

在自行修理时，请注意机内高压危险。

按下充磁工作开关时，不可开关电源。

仪器外壳必须可靠接地。

发生电路故障如无法修理，请将仪器发回我厂服务中心。
